アトモス
ATOMOS

SHINOBI SDI

SHINOBI SDI

ATOMSHBS01

0814164021272

5.2インチ FHDp60 4Kp30 10bit 1,000nit
高輝度HDR HDMI(4Kp30)/HD-SDI対応フィールドモニター

ATOMOS SHINOBI SDIは軽量HDRフィールドモニターで、HDMI・SDIカメラの接続性に柔軟性を求める映像制作のプロや、映像制作の新たな境地を目指すブロガー向けのモニターです。
4K HDMIを接続すればHDRビューイング、SDIを接続すればHD-SDIスルーアウトを楽しめます。

HDRモニタリングが簡単に

SHINOBI SDIは、録画機能が不要なプロフェッショナル向けの初のスタンドアローンコンパクトSDI対応HDRモニターです。

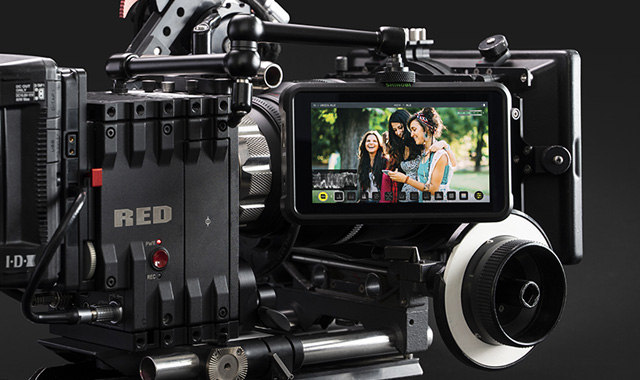

ハイエンドのシネマカメラやプロダクションカメラにマッチするように作られており、単一のバッテリーで一日中いつでも駆動可能です。
素晴しいスクリーン処理技術や、創造的で使いやすいモニタリング機能が特徴です。モニタリング機能では、完全なリアルタイムイメージチェックのために設計されたマルチツール「アナリシス」が新たに追加されました。高度なヒストグラム、波形、またはビデオスコープを使用してあなたのカメラがとらえているショットを正確に設定します。

あらゆる状況に対応します。

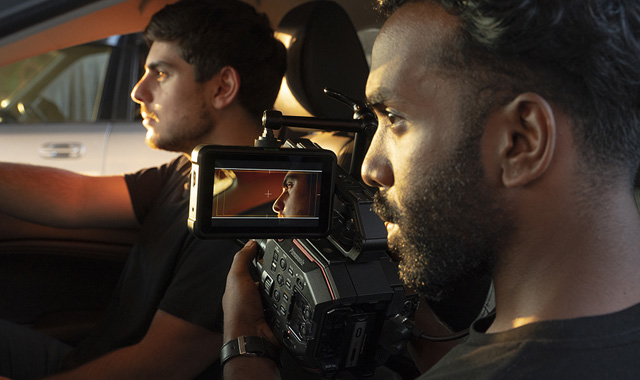

SHINOBI SDIは、カメラ、放送用モニター、スイッチャー、レコーダーとの接続に最大4KDCIp30のHDMIとHDp60のSDIをサポートしています。
HDMIは、デジタル一眼レフ、ミラーレス、ビデオカメラ、携帯電話、タブレットに最適です。
SDIは、SHINOBI SDIに既存のSDまたはHDインフラストラクチャへの接続という利点をもたらします。

驚異的な5インチモニター

5インチ10ビット、HDR / SDRディスプレイを備えたSHINOBI SDIでは、特殊なARコーティングを採用した1,000nitのスクリーンで、日光の下でも画像を鮮明に見ることができます。
市場で最も軽量な4K SDI / HDMIモニタの1つで、その重量はわずか226g。様々なカメラとの接続に適応します。

最高のAtomOS

SHINOBI SDIは革新的なAtomOS 10プラットフォームを搭載し、ワンタッチのシンプルな操作で様々な機能をご利用いただけます。
SHINOBI SDIには、フォーカスピーキング、4：1/2：1/1：1ズーム、ゼブラ、フォルスカラー、フレームガイド、SMPTEセーフエリア、波形、ヒストグラム、RGBパレード、ベクトルスコープ、アナモルフィックデスクイーズや新機能のマルチビュー「アナリシス」モードなど様々なモニタリング機能を搭載しています。また、それぞれの機能はサイズの調整や設定の調節が行えます。

バッテリー長時間駆動

モニタリング専用に設計されたSHINOBI SDIは、今までより少ない消費電力で駆動可能。1つのバッテリーでより長時間の撮影のモニタリングが可能です。

アクセサリー

MOVIE

ATOMOS JAPAN 公式YouTubeチャンネル

仕様

質量

本体のみ

226g

外形寸法 (幅×高さ×奥行き) ※バッテリーなど含まず

151 x 91.5 x 31.5mm

筐体素材

ABS樹脂

マウント用ネジ穴

上面: 1/4 インチ スクリューマウント×1

下面: 1/4 インチ スクリューマウント×1

電源

消費電力

4-7W

対応バッテリー

ATOMOS NP-Fシリーズ

対応入力電圧

6.2V – 16.8V

バッテリー駆動時間 (7.4V時)

待機時

2600mAh 約3時間

5200mAh 約6時間

7800mAh 約12時間

モニター使用時

2600mAh 約1.5時間

5200mAh 約3時間

7800mAh 約6時間

DC入力

同梱のACアダプターを使用

タッチスクリーン

スクリーンサイズ

5.2型

画面解像度 / PPI

1920 x 1080 / 427PPI

アスペクト比（ビデオ表示）

16:9

対応色域

REC709 HDTV

LUT対応

3D LUT (.cube 読み込み対応)

アナモフィックスクイーズ対応

2x, 1.5x, 1.33x

LCD/タッチパネル

IPS液晶（キャリブレーション対応）/静電容量式

HDR

AtomHDRモード

対応

HDR モニタリング (Gamma)

Sony SLog / SLog2 / SLog3, Canon CLog / CLog2 /

Clog3, Arri Log CEI160 / LogCEI200 / LogCEI250 /

LogCEI320/ LogCEI400 / LogCEI500 / LogCEI640 /

LogCEI800 /LogCEI1000 / LogCEI1280 / LogCEI1600,

Panasonic Vlog, JVC JLog1, RED Log3G10 /RED

LogFilm, FujiFilm F-log, PQ10k, HLG, Nikon N-Log

HDR モニタリング (Gamut)

Sony SGamut / SGamut3 / SGamut3.cine,

Canon Cinema / DCI P3 / DCI P3+,

Panasonic V Gamut, Arri Alexa Wide Gamut,

Rec709 / BT.2020, JVC, RED WideGamut / RED

DragonColor / DragonColor2 / RED Color2 /

RED Color3 / RED Color4

LCD駆動ビット深度

10-bit (8+2 FRC)

最大輝度

1000 nit (+/- 10%)

画面ミラー/反転

水平反転（自撮りモード）、縦/横向き反転（将来ファームウェアのアップデートで対応予定）

反射防止

Special AR coating and Anti-fingerprint technology

ビデオ入力端子

HDMI

1 x HDMI (1.4)（タイプA）

SDI

1 x HD-SDI 3G/1.5G

対応ビデオ入力信号

非圧縮 10/8bit 4:2:2（カメラによる）

ビデオ出力コンバーター機能

HDMI to SDI

非対応

ビデオ入力対応フォーマット

2k DCI 2048 x 1080

23.98p, 24p, 25p, 29.97p, 50p, 59.97p

UHD 3840 x 2160

23.98p, 24p, 25p, 29.97p

HD 1920 x 1080

23.98p, 24p, 25p, 29.97p, 50p, 59.94p

HD 1280 x 720

50p, 59.94p

オーディオ入力 (48kHz)

HDMI

2ch 48kHz 24bit（カメラに依存します）

SDI

8ch 48kHz 24bi（t カメラに依存します）

オーディオ出力

ヘッドホン出力

3.5mm

SDカードスロット

フルサイズSDカードスロット

LUTの読み込みやAtomOSのアップデートに使用

モニター機能

機能

Luma Waveform, RGB parade, RGB Overlay, Vectorscope, Vectorscope Zoom, Histogram, RGB Histogram, Anlaysis mode (Multiview scopes: Waveform, Histogram, Vectorscope), Focus Peaking, Zebra, False Color, Blue Only Exposure, Zoom (1:1, 2:1, 4:1), SMPTE Safe Areas, Cinema Guides, Anamorphic Desqueeze.

周辺機器

同梱アクセサリー

SHINOBI SDI本体, ACアダプター

クイックスタートガイド

オプション

Power Kit,

AtomX 5”Cage for Shinobi SDI

AtomX 5”Sunhood

AtomX 5”Screen Protector

AtomX 10”Arm & Quick Release Plate

その他:

Atomos HDMI cables

X-Rite i1DisplayPro calibrator and USB to Serial cable

AtomX 5”Accessory kit

メーカー保証

1年間

（メーカー基準に準じて、ユーザー登録の有無に関わらず本製品の保証期間は１年間）

ダウンロード

仕様書

SHINOBI SDI仕様書
ファームウェアアップデート

SHINOBI SDI ファームウェア

ファームウェアにつきましてはATOMOS本社・英語サイトよりダウンロードしてください

ファームウェアアップデート時の注意

ダウンロード前に必ずお読みください

・ファームウェアをアップデートする際は、必ずバッテリーを本体から取り外した状態で作業してください。バッテリーを取り付けたままでは、正常に動作しません。

・ファームウェアアップデートでSSD内のデータが消去される場合があります。大切なデータは予めバックアップし、ファームウェアアップデートを実行の際はSSDのフォーマットしてから行ってください。

また下記の機能が2017年8月以降より追加されています。
（SHOGUN INFERNO 8.32以降、NINJA INFERNO 8.13以降、SHOGUN FLAME 7.23以降、NINJA FLAME 7.15以降）

・本体内部温度76度まで温度センサーが検出した際、操作画面上に警告画面を表示します。

・警告表示時間は、約2分。

・録画中の可能性を考慮し、警告画面発生後、15分間そのまま動作いたします。

マニュアル

SHINOBI SDIクイックスタートガイド

よくあるご質問

ファームウェアを更新出来ない

ファームウェアのファイルが違うことで更新出来ない症例が発生しています。
ZIPファイルの場合には ATOMxxxx.FWファイルに解凍してください。
またファイル名が ATOMxxxx-2.FWという-2, -3などが追加されている場合には削除が必要です。

ファームウェアの更新手順

ATOMOS本社・英語サイトよりファームウェアをダウンロードします。
このサイトでお使いのATOMOS製品の機種を選択してください。
[DOWNLOAD FIRMWARE UPDATE]ボタンをクリックしてダウンロードしてください。
ZIPファイルの場合は解凍して ATOMxxxx.FWファイルとします。 *xxxxは機種ごとに名称が異なります。
このファイルをSSDにコピーしてください。 *SHINOBIシリーズはSDカードへコピー。
SSDをATOMOS製品に装着して電源を入れて頂くと自動的にファームウェアの更新が始まります。

もし自動的に更新が始まらない場合には強制ファームウェア更新モードにするため、電源を切った後に電源ボタンを10秒程度の長い時間押すとファームウェア更新が始まります。

ユーザー登録はどうすればいいですか？

詳しくはユーザー登録ページをご確認ください。

※ZATO CONNECT、SHINOBI、SHINOBI SDI、LCD液晶パネル、およびACアダプターやケース、バッテリー、バッテリー充電器など付属品やオプションのアクセサリー類はユーザー登録の有無に関わらず保証期間を１年と致します。

対応バッテリーについて

ATOMOS製バッテリーをお使い下さい。

ATOMBAT003 5200mAh
ATOMBAT004 7800mAh


ATOMOS製バッテリー以外は動作保証の対象外となります。

カメラからの映像の解像度やフレームレートを変換して収録ができますか？

ATOMOSレコーダーはカメラから出力された映像の解像度やフレームレートをそのまま収録します。
そのためHDから4Kへのアップコンバート、4KからHDへのダウンコンバートしての収録は出来ません。
また30Pから60Pなどフレームレート変換、60Pから60iインターレスなどIP変換しての収録も出来ません。
（一部のカメラでは30Pを出せないため60iで出力します。その場合には 60iから30PへのPullDownで収録することが可能です）

収録した映像ファイルの音声が出ない

音声の初期設定はアナログ外部入力の収録が有効になっております。
アナログ音声は 1/2チャンネルに収録されてカメラからのデジタル音声は3/4チャンネルに収録されます。
外部入力が無いと1/2チャンネルが無音となり再生時で1/2チャンネルのみだけ音声出力する環境では音声が出ません。

アナログ音声入力を無効に設定することでデジタル音声が1/2チャンネルになります。

SHINOBI / SHINOBI SDIモニターモデルは収録が出来ずSSDを装着できません

画面上に表示されるメニューや情報表示を消したい

画面の中央をタップすることでメニューや情報表示が消せます。（再度メニューを表示する時には同じように中央をタップしてください）
ただし波形モニターは残るため波形モニターを消す場合は非表示の設定にしてください。

なおカメラの情報（シャッタースピード、絞り値、ISO感度や他設定）が表示されている場合はカメラ側の設定を変更する必要があります。
HDMI設定の情報表示を変更する場合や撮影モードを動画モードにするなどカメラにより設定方法が異なるため詳しくはカメラのマニュアルをご参照ください。
推奨カメラ以外ではカメラ情報（シャッタースピード、絞り値、ISO感度や他設定）がHDMI出力先に出て非表示に出来ない場合があります。

画面ロックのやり方 （ディスプレイ画面のロック）

誤って画面に触れて操作したり変更しないように画面ロックが出来ます。
電源ボタンを軽く押すことで画面ロックとなり画面操作が無効となります。再び電源ボタンを短く押すとロックが解除されます。

また Display off（ディスプレイオフ）機能を有効にすると画面ロック中にディスプレイの表示を消すことが出来ます。

電源を入れると、ファームウェアアップデート画面が表示され、「Error updating AtomOS」が表示されます。

電源ボタンを長押ししたり何回か押して起動されますと、強制ファームウェアアップデートモードとなりファームウェアファイルが入ったメディアが無い状態ではこの「Error updating AtomOS」画面が表示されます。
強制的にファームウェアをアップデートしない場合には一度電源ボタン長押しで電源を切った後に再度、軽く電源ボタンを押して起動してください。
ATOMOSレコーダーは電源を押してから起動画面の表示までにやや時間を要します。画面左側のタリーランプが一度赤く点灯すれば電源投入された合図となります。


▶ファームウェアの更新はどうすれば良いでしょうか？

LUTを登録出来ない、LUTファイルを読み込まない、LUTの削除

Pre Rollプリロールが有効の場合に、LUTの登録が出来ない状態となります。

　（フォルダーファイルのアイコンをタップ出来ない）
その場合には[Record]メニューのPre RollプリロールをOFFに設定してください。

LUTファイルは、フォルダを作成してその中にコピーしても構いませんが、ファイル名やフォルダ名に日本語などの2バイトコードは使用しないでください。（半角英数のみ）。
また、LUTファイルのファイル名に"+"を使うと読み込みエラーが起きる不具合があります。
"+"を避けたファイル名をお使いください。
*一般的な.cube形式に対応していますが、1D+3D形式（Shaper LUT）には対応しておりません。

登録頂いたLUTファイルは削除ボタンがありません。
不要となったLUTファイルは別のLUTファイルで上書きしてお使いください。

入力機器は何でも使えますか？

入力機器はATOMOS本社・英語サイトにある推奨カメラからの入力のみサポートとなります。
ATOMOS推奨カメラ一覧よりご確認ください。

※プルダウンよりご使用の製品をお選びください。
※カメラとATOMOS製品の間にスイッチャー等の機材がある場合は動作保証外となります。ご注意ください。

ACアダプター単体の購入は出来ますか？

SHOGUN/ SHOGUN ULTRA/ SHOGUN CONNECT / SHOGUN7 / SHOGUN INFERNO / NINJA INFERNOは
Atomos Locking AC Adapter（ATOMPWR012）をご購入ください。
※初代SHOGUN (ATOMSHG001), NINJA ASSASSINはこのACアダプターを使えないのでご注意ください。

NINJA / NINJA ULTRA/ NINJA V/V+は同梱のバッテリーエリミネータを使う場合には
Atomos Locking AC Adapter（ATOMPWR012）をご購入ください。（バッテリーエリミネーター単品も別途販売しております）

SHINOBI / SHINOBI SDI / ZATO CONNECTでのご利用はバッテリーエリミネーター
AtomX Battery Eliminator (ATOMDCA001) と併せて
Atomos Locking AC Adapter（ATOMPWR012）をご購入ください。

PCや推奨カメラ以外の接続は出来ますか？

推奨カメラ以外の接続はサポート外となり、PCも同様にサポート外となります。

デモ機により接続の確認は可能ですが、購入したATOMOS製品の動作保証とならないことをご了承ください。

※デモ機の貸し出しはメディアエッジ株式会社ホームページよりお申し込みいただけます。

Educational Discountの日本での適用について

日本国内ではEducational Discountプログラムは、以下の条件で適用できます。

・注文される方が団体であること

・一定台数のまとまったご注文であること

本サービスの適用を希望されるお客様は、購入前のお問い合わせフォームよりご相談ください。
（条件によってはご希望に添えない場合がございますので予めご了承ください。）

ファームウェアの更新はどうすれば良いでしょうか？

ATOMOS製品は最新のファームウェアでご使用ください。
各製品のファームウェアはダウンロードページから入手いただけます。

SHOGUN、NINJAの違いは？またINFERNO、FLAMEの違いは何でしょうか？

NINJAは一眼カメラなどからHDMI接続で録画、モニタリングが出来ます。入力に加えてHDMI出力も備えています。
SHOGUNはHDMI入出力に加えて放送用ビデオカメラなどのSDI入出力機能が追加されております。
NINJA INFERNO/ SHOGUN FLAMEというSHOGUN/ NINJAの後にある名称は対応フレームレートの違いとなります。INFERNOは～4K60Pまで対応。 FLAMEは～4K30Pまでの対応となっております。

Atomos HDRについて

詳しい解説をPDFにまとめました。
参考資料をご確認ください。

Atomos HDR テクニカルガイド（日本語版／英語版）

映像が表示されない

[SHINOBI SDI]はカメラよりHDMI接続で4K30Pまでの対応となっております。
カメラのHDMI出力設定が4K60Pの場合には映りませんのでHD60Pなどへ設定を変更してください。
SDI入力はHD60pまでの対応です。4K映像の入力には対応しておりません。
またSDI RAW入力も対応していないため映像が表示されません。

HDMI入力の映像をSDI出力することが出来ますか？

[SHINOBI SDI]はSDI入力をSDIスルーアウトのみのためHDMIからの入力はSDIから出力されません。

ファームウェアが更新出来ない。LUTがインストール出来ない。

SDカードはFAT32でフォーマットしてください。
FAT32以外でフォーマットしている場合にはファイルを認識せずファームウェエアの更新やLUTの読み込みが出来ません。

SDカードで映像の収録や再生が出来ますか？

[SHINOBI 7][SHINOBI SDI][SHINOBI]はモニター専用モデルのため映像の収録や再生は出来ません。
静止画についても録画や再生は出来ない仕様となっております。
SDカードは、LUTの読み込みやAtomOSのアップデートに使用します。

バッテリーの駆動時間について参考情報

弊社メディアエッジにて実際に測定した結果がありますので参考にしてください。
なお入力する映像により駆動時間が増減するのとバッテリーの使用状況によっても減少するため
記載した時間を保証するものではないことを御了承ください。


[SHINOBI]バッテリー駆動時間の測定結果（参考情報）


4k30p映像入力　表示輝度Max, WaveformとPeaking表示設定

ATOMBAT001(2600mAh) 約2時間34分
ATOMBAT003(5200mAh) 約4時間40分
ATOMBAT004(7800mAh) 約7時間30分


4k30p映像入力　表示輝度30%

ATOMBAT001(2600mAh) 約3時間45分
ATOMBAT003(5200mAh) 約6時間35分
ATOMBAT004(7800mAh) 約10時間5分


4k30p映像入力　表示輝度15%

ATOMBAT001(2600mAh) 約4時間6分
ATOMBAT003(5200mAh) 約7時間27分
ATOMBAT004(7800mAh) 約12時間14分
